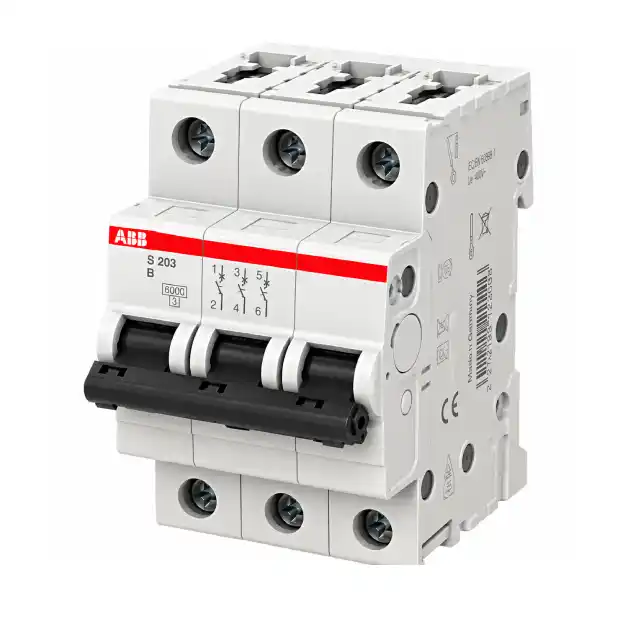

Automatinis jungiklis ABB S203-B16 16A 6kA 3polis, B tipas

ABB S203-B16 – patikimas tripolis modulinis automatinis jungiklis, skirtas trifazių elektros instaliacijų ir prijungtų grandinių apsaugai nuo viršsrovių.

Automatiniame jungiklyje naudojami du suveikimo mechanizmai:

• Šiluminis atkabiklis – apsaugo elektros grandinę nuo ilgalaikės perkrovos.
• Elektromagnetinis atkabiklis – užtikrina greitą grandinės atjungimą įvykus trumpajam jungimui.

B suveikimo charakteristika tinkama elektros grandinėms, kuriose nėra didelių paleidimo srovių. Jungiklis gali būti naudojamas trifazėms apšvietimo, valdymo ir kitoms elektros grandinėms, kai jo charakteristikos atitinka prijungtų apkrovų reikalavimus.

16 A nominalioji srovė ir 6 kA trumpojo jungimo atjungimo geba leidžia naudoti jungiklį įvairiose trifazėse elektros paskirstymo sistemose, atsižvelgiant į laidininkų skerspjūvį, apkrovos pobūdį ir projektinius reikalavimus.

Tripolė (3P) konstrukcija leidžia vienu metu atjungti visas tris fazes, todėl užtikrinamas patogus trifazių elektros grandinių valdymas ir apsauga.

ABB S200 serijos automatiniai jungikliai atitinka IEC/EN 60898-1, IEC/EN 60947-2 ir UL 1077 standartus, todėl gali būti naudojami gyvenamosios, komercinės ir pramoninės paskirties elektros instaliacijose.

S200 serijoje taip pat numatyta galimybė montuoti papildomus pagalbinius kontaktus, įskaitant apačioje montuojamus kontaktus, kurie padeda taupyti vietą elektros skyde.

Techninė informacija
