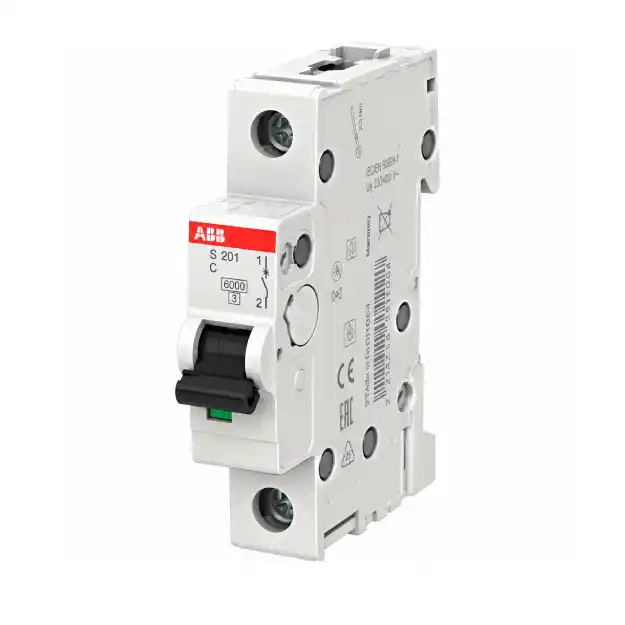

Automatinis jungiklis ABB S201-C16 16A 6kA 1polis, C tipas

ABB S201-C16 – patikimas vienpolis modulinis automatinis jungiklis iš ABB S200 serijos, skirtas elektros instaliacijos ir prijungtų įrenginių grandinių apsaugai nuo viršsrovių.

Automatiniame jungiklyje naudojami du apsaugos mechanizmai:

• Šiluminis atkabiklis – apsaugo elektros grandinę nuo ilgalaikės perkrovos.
• Elektromagnetinis atkabiklis – greitai atjungia grandinę įvykus trumpajam jungimui.

C suveikimo charakteristika tinkama elektros grandinėms, kuriose gali pasitaikyti didesnių trumpalaikių paleidimo srovių. C charakteristikos automatiniai jungikliai elektromagnetiškai suveikia esant maždaug 5–10 kartų didesnei srovei už nominaliąją.

Dėl šios savybės ABB S201-C16 gali būti naudojamas tam tikroms kištukinių lizdų, apšvietimo, elektros įrangos ir nedidelių variklių grandinėms apsaugoti, jeigu tai atitinka elektros instaliacijos projektinius reikalavimus.

16 A nominalioji srovė ir 6 kA trumpojo jungimo atjungimo geba leidžia naudoti jungiklį įvairiose elektros paskirstymo sistemose. Parenkant automatinį jungiklį būtina atsižvelgti į laidininkų skerspjūvį, apkrovos pobūdį ir numatomą trumpojo jungimo srovę.

Vienpolė (1P) konstrukcija skirta vieno fazinio laidininko apsaugai ir atjungimui. Modulinė konstrukcija leidžia patogiai integruoti jungiklį į elektros paskirstymo skydus.

ABB S200 serijos automatiniai jungikliai skirti gyvenamosios, komercinės ir pramoninės paskirties elektros instaliacijoms. Jie pasižymi patikima apsauga nuo perkrovos bei trumpojo jungimo ir yra pritaikyti naudoti elektros paskirstymo sistemose.

Techninė informacija
